目前，市場上的信號隔離器的隔離強度分為1000V@1分鐘，1500V@1分鐘，2000V@1分鐘，500V@1分鐘等幾個級別。

2.精度：這是衡量一個信號隔離變送器質量的標尺。業內一般能做到量程的±0.2%、±0.5%。貝?？萍计放频饶茏龅?plusmn;0.1%。


3.溫度系數：表示隔離器等儀表在環境溫度發生變化時，精度的變化情況。 大多情況下用百分?jǐn)?shù)表示(也有用單位250ppm/K表示的)，

 4.響應時間：表征信號隔離器的反應速度。
5.絕緣電阻：內部電源與外殼之間隔離直流作用的數值化表征。
6.負載電阻：反映了信號隔離器的帶載能力。（貝?？萍忌a(chǎn)的超大電流驅動器，可以實現負載電流20MA、100MA、300MA、500MA、1A、2A、5A等超強的負載能力，在電磁閥、液壓閥等種場合廣泛使用。）

簡單的一些應用： 轉速傳感器信號隔離、采集及變換， 汽車速度測量， 汽車ABS防抱死制動系統， 轉速信號放大與整形， 地線干擾抑制， 電機轉速監測系統， 速度測量與報警， 信號無失真變送和傳輸不同設備之間的電平轉換， 編碼器信號連接到PLC， 智能樓宇控制、安防工程等應用系統，工業自動化控制系統DI隔離器 ，工業現場信號隔離及長線傳輸， 設備運行監測， 傳感器信號的測量 ，電機轉速監測系統，地線干擾抑制， 光電開關等開關量信號采集等

一路輸入兩路輸出模擬信號隔離分配器

（DIN12 IBF系列采用光耦隔離技術）

主要特性:

>>精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

>>輔助電源：5V/12V/15V/24VDC 或者220VAC（范圍±10%）

>>國際標準一路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內極高的線性度（非線性度<0.2%）

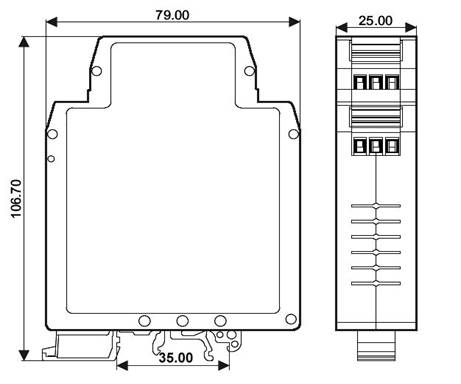

>>標準DIN35 導軌式安裝（尺寸：106.7x79.0x25.0mm）

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>模擬信號數據隔離、采集和變換，信號分配器

>>隔離4-20mA或0-20mA信號傳輸

>>工業現場信號隔離及變換

>>信號長線無失真?zhèn)鬏?/p>

>>儀器儀表信號收發

>>電力監控、醫療設備隔離

>>變頻器信號隔離采集

>>PLC/FA 電機信號隔離控制

>>非電量信號變送

產品選型表：

DIN12-IBF - U(A)□ - P□ - O□

選型舉例：

例1：輸入信號:0-10V  供電電源:24V  輸出兩路信號:4-20ma  型號:DIN12-IBF-U2-P1-O1

例2：輸入信號:0-10V 供電電源:12V   輸出兩路信號:0-10V   型號:DIN12-IBF-U2-P2-O5

例3：輸入信號:0-3V  供電電源:24V   輸出兩路信號:4-20ma  型號:DIN12-IBF-Uz-P1-O14（Uz:0-3V）

產品絕對額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Storage Temperature （存貯溫度）:+150℃

Lead Temperature   （焊接溫度）:+300℃（10秒）

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起永久性損壞。

通用參數

注: 電流輸出型如果要求負載電阻500Ω,請另做注明

引腳定義：
